У секторі бутильованої води та промислової упаковки для рідин 5-галонні (приблизно 18,9 л) пляшки з ПК або ПЕТ є справжніми робочими конячками логістики. Проста, здавалося б, пляшка повинна витримувати високошвидкісні лінії розливу, грубе поводження, багаторазове миття та переробку. З огляду на нестабільність цін на сировину та посилення екологічних норм, «зменшення ваги без втрати міцності» стало універсальною метою для виробників пляшок. Як тоді найкраща форма для лиття під тиском 5-галонної пляшки з водою може зменшити вагу пляшки з 720 г до 650 г або менше, забезпечуючи при цьому високу прозорість, нульове розтріскування під напругою та проходження понад 5000 циклів тестування на падіння? Компанія KSHOW, заснована в Тайчжоу — столиці прес-форм Китаю — з більш ніж 15-річним досвідом виготовлення точних прес-форм, розбиває основні технічні елементи в цій статті.
5-галонна пляшка зазвичай має висоту понад 400 мм із товщиною стінок лише 1,2–1,6 мм, що робить її класичною великою тонкостінною частиною з глибокою порожниною. Розплав повинен пройти надзвичайно довгий шлях потоку від затвора до основи пляшки. Погана конструкція прес-форми легко призводить до коротких ударів від охолоджених фронтів потоку, слабких ліній зварювання або туманної основи. Рішення KSHOW базується на багатоступінчастому профілюванні ін’єкцій, керованому Moldflow — завдяки точному сегменту швидкостей ін’єкцій фронт розплаву підтримується зі стабільною швидкістю, уникаючи коливань або струменів. Одночасно ми використовуємо клапанно-засувну систему гарячого каналу великого діаметру, щоб забезпечити ефективну передачу тиску ущільнювача на основу, утримуючи усадку в межах 0,3% і рівномірність товщини стінки основи на рівні ±0,05 мм.
Ручка пляшки — це не окремий вузол, а несуча конструкція, відлита як єдине ціле з корпусом. Зона ручки має різкі зміни товщини стінок, що робить її схильною до слідів раковини та концентрації напруги. KSHOW застосовує прогресивну оптимізацію товщини стінок у перехідній зоні та розгортає незалежні контури охолодження для посиленого відведення тепла. Для виймання з форми гідравлічний циліндровий механізм витягування серцевини з боковим ковзанням працює з виштовхуванням за допомогою азоту, щоб забезпечити плавне вивільнення пляшки без побіління чи деформації. Для використання ПЕТ-пляшок KSHOW також пропонує інтегровані прес-форми з розтягуванням під тиском і видуванням, які додатково підвищують міцність і продуктивність падіння.
У другій половині 2025 року південноамериканська компанія з виробництва бутильованої води, яка працює на десяти лініях розливу («Клієнт L»), запустила проект із самостійного виробництва пляшок. Проблема була класичною: придбані пляшки зазнавали великих коливань товщини стінок між партіями, що спричиняло часте застрягання наповнювача та рівень поломки при транспортуванні 3,2%. Отримавши запит, KSHOW розробив 5-галонну форму для ін’єкцій PC пляшок з водою з однією формою та двома порожнинами, націлену на вагу пляшки 680 г і час циклу 48 секунд. Ми використовували дзеркальну сталь ASSAB S136 ESR для порожнин із конічними блокуванням і прецизійними направляючими для забезпечення точності затискання. Під час першого випробування було досягнуто допустимого відхилення ваги ±2 г і показника проходження тесту на падіння 99,6%. Весь проект, від контракту до відвантаження форми, зайняв лише 42 дні. Відтоді клієнт L зменшив кількість поломок до 0,5%, заощаджуючи понад 350 000 доларів США щорічно на витратах на закупівлю.
Багато покупців зосереджуються виключно на ціні форми, не звертаючи уваги на три деталі, які суттєво впливають на довгострокову вартість володіння:
1. Антикорозійна обробка каналу охолодження. Форми для пляшок з водою забезпечують циркуляцію великих об’ємів охолоджувальної води протягом тривалого часу. Без антикорозійної обробки іржа знизить ефективність охолодження більш ніж на 20% протягом року. KSHOW застосовує вставки з нержавіючої сталі або електрогальване нікельування для всіх каналів охолодження, забезпечуючи нульове зниження ефективності охолодження протягом десяти років.
2. Конструкція резервної вентиляційної системи. Формування великих пляшок створює величезні обсяги газу. Ми оброблюємо багатоступінчасті вентиляційні канавки на лінії розділення та вставках серцевини, доповнені вентиляцією з вакуумною підтримкою, щоб повністю усунути газові пастки та сліди опіку.
3. Стандартизовані та швидкозмінні зношувані деталі. Штифти клапанів, ущільнювачі та інші зношувані деталі використовують специфікації міжнародних стандартів, що дозволяє клієнтам отримувати заміну на місці, не чекаючи запчастин OEM.
Глобальна доставка та локальна підтримка

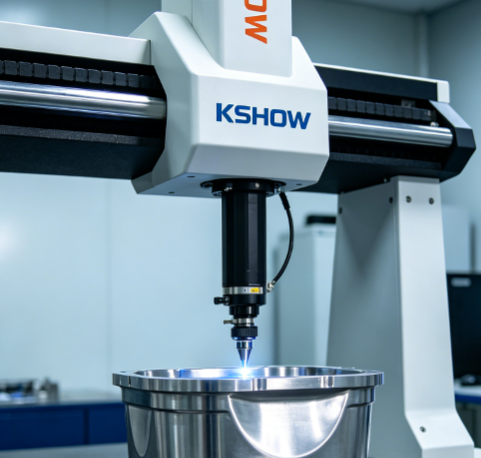

На заводі KSHOW у Тайчжоу Хуан’яні розміщено 1600-тонний затискний прес, кілька великих портальних верстатів з ЧПК і КІМ Zeiss CONTURA. Максимальний розмір обробки прес-форм досягає 2500 мм × 2000 мм, а вага однієї форми становить понад 20 тонн. Нещодавно наші сервісні інженери завершили дистанційне введення в експлуатацію форми для пляшок для води середньоазіатського клієнта з відеоконтролем, перейшовши від розпакування до якісного продукту лише за 6 годин.
